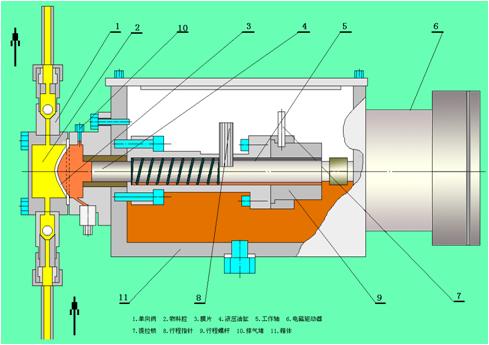

1、电磁隔膜计量泵工作原理

       电磁驱动隔膜式柱塞计量泵：加臭泵接授由控制系统输出的直流300V脉冲电信号，电磁线圈通电后产生动力，带动柱塞做往复运动，柱塞通过液压油对膜片产生压力使其变形，膜片变形可改变泵头的容积，通过上、下单向阀控制，完成臭剂的吸入、排出。

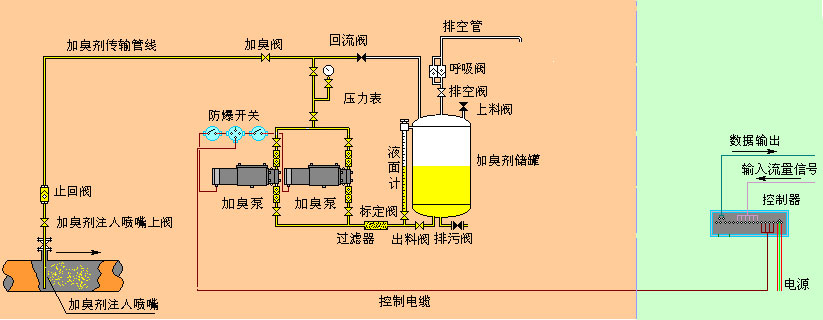

2、加臭工艺流程

WJ系列燃气加臭装置主要分为两大部分：现场设备和控制系统。 控制系统通过采集4～20mA 燃气流量信号（或通过RS232 RS485方式），向设备输出脉冲信号，实现根据燃气流量变化自动控制加臭量的功能。
在无流量仪表或无法采集流量信号时，可手动设定频率向设备输出，控制信号完成加臭工作。
现场设备主要由电磁驱动隔膜式柱塞泵、计量储药罐、信号传感器、管线阀门组、散流过滤化器、现场仪表、设备柜及附属设备组成。
